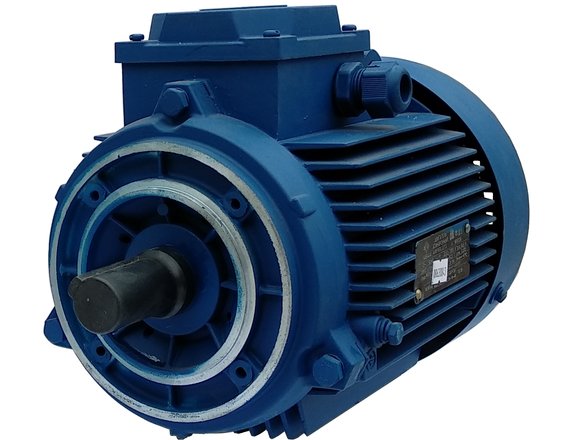

Трехфазные двигатели основного исполнения АИР90L2

Электродвигатель серии АИР90 основного исполнения и модификации

Исполнение (IM):

Цена:

6995 руб.

Описание
Характеристики
Присоединительные размеры

Описание

Характеристики

Мощность:

3 кВт

Частота вращения:

2860 об/мин

Напряжение сети:

220/380 В

Показать все характеристики

КПД:

83.5 %

cos j:

0.88

Iп:

7 Iн

Mп:

2.3 Мн

Мmax:

2.6 Мн

Мmin:

1.7 Мн

Масса:

19 кг

Присоединительные размеры

Электро- двигатель	Габаритные разм.,мм			Присоединительные размеры по ГОСТ31606, мм												Прочие
Электро- двигатель	l30	h31	d24	d10 (K)	l1 (E)	l10 (B)	l31 (C)	b10 (A)	d1 (D)	h (H)	d20 (M)	d25 (N)	d24 (P)	d22 (S)	n	h5	b1
АИР56А,В	218	148	140	5,8	23	71	36	90	11	56	115	95	140	10	4	12,5	4
АИР63А,В	237	161	160	5,8	30	80	40	100	14	63	130	110	160	10	4	16	5
АИР71А,В	273	188	200	7	40	90	45	112	19	71	165	130	200	12	4	21,5	6
АИР80А2-8	300	207	200	10	50	100	50	125	22	80	165	130	200	12	4	24,5	6
АИР80В2-8	320	207	200	10	50	100	50	125	22	80	165	130	200	12	4	24,5	6
АИР90L2-8	350	217	250	10	50	125	56	140	24	90	215	180	250	15	4	27	8
АИР100S2,4	376	227	250	12	60	112	63	160	28	100	215	180	250	15	4	31	8
АИР100L2-8	420	277	250	12	60	140	63	160	28	100	215	180	250	15	4	31	8
АИР112М2-8	475	297	300	12	80	140	70	190	32	112	265	230	300	15	4	35	10
АИР132S4-8	510	345	350	12	80	140	89	216	38	132	300	250	350	19	4	41	10
АИР132М2-8	498	325	350	12	80	178	89	216	38	132	300	250	350	19	4	41	10
АИР160S2	625	435	350	15	110	178	108	254	42	160	300	250	350	19	4	45	12
АИР160S4-8	625	435	350	15	110	178	108	254	48	160	300	250	350	19	4	51,5	14
АИР160М2	670	435	350	15	110	210	108	254	42	160	300	250	350	19	4	45	12
АИР160М4-8	670	435	350	15	110	210	108	254	48	160	300	250	350	19	4	51,5	14
АИР180S2	700	460	400	15	110	203	121	279	48	180	350	300	400	19	4	51,5	14
АИР180S4	700	460	400	15	110	203	121	279	55	180	350	300	400	19	4	59	16
АИР180М2	740	460	400	15	110	241	121	279	48	180	350	300	400	19	4	51,5	14
АИР180М4-8	740	460	400	15	110	241	121	279	55	180	350	300	400	19	4	59	16
АИР200М2	775	505	450	19	110	267	133	318	55	200	400	350	450	19	8	59	16
АИР200М4-8	775	505	450	19	140	267	133	318	60	200	400	350	450	19	8	64	18
АИР200L2	775	505	450	19	110	305	133	318	55	200	400	350	450	19	8	59	16
АИР200L4-8	775	505	450	19	140	305	133	318	60	200	400	350	450	19	8	64	18
АИР225М2	835	535	550	19	110	311	149	356	55	225	500	450	550	19	8	59	16
АИР225М4-8	865	535	550	19	140	311	149	356	65	225	500	450	550	19	8	69	18
АИР250S2	880	590	550	24	140	311	168	406	65	250	500	450	550	19	8	69	18
АИР250S4-8	880	590	550	24	140	311	168	406	75	250	500	450	550	19	8	79,5	20
АИР250М2	905	590	550	24	140	349	168	406	65	250	500	450	550	19	8	69	18
АИР250М4-8	905	590	550	24	140	349	168	406	75	250	500	450	550	19	8	79,5	20
АИР280S2	1110	660	660	24	140	368	190	457	70	280	600	550	660	24	8	74,5	20
АИР280S4-10	1110	660	660	24	170	368	190	457	80	280	600	550	660	24	8	85	22
АИР280М2	1180	660	660	24	140	419	190	457	70	280	600	550	660	24	8	74,5	20
АИР280М4-10	1180	660	660	24	170	419	190	457	80	280	600	550	660	24	8	85	22
АИР315S2	1290	765	660	28	140	406	216	508	75	315	600	550	765	24	8	79,5	20
АИР315S4-10	1290	765	660	28	170	406	216	508	90	315	600	550	765	24	8	95	25
АИР315М2	1325	765	660	28	140	457	216	508	75	315	600	550	765	24	8	79,5	20
АИР315М4-10	1325	765	660	28	170	457	216	508	90	315	600	550	765	24	8	95	25
АИР355S2	1520	1005	800	28	170	500	254	610	85	355	740	680	800	24	8	90	22
АИР355М2	1580	1005	800	28	170	560	254	610	85	355	740	680	800	24	8	90	22
АИР355S4-10	1560	1005	800	28	210	500	254	610	100	355	740	680	800	24	8	108	28
АИР355М4-10	1620	1005	800	28	210	560	254	610	100	355	740	680	800	24	8	108	28
